【产品用途】
Q361F型PN1.6-PN2.5全焊接球阀在各个领域使用都非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，全焊接球阀使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。
【产品特点】
1.全焊接球阀，不会有外部泄漏等现象。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
2.由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
3.密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。
【技术要求】
设计与制造按API 6D的规定。
阀门的检查和试验按API 598的规定。
阀门的结构长度按GB/T12224-2005的规定。
连接尺寸按GB/T12224-2005的规定。
压力-温度基准按ASME B16.34的规定。
阀门标记按GB/T12220的规定。
阀门抗硫按NACE MR 0175的规定。
【产品各零件材质】
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 阀盖 | ASTM A105 | 21 | 止推轴承 | PTFE |
2 | 阀体 | ASTM A105 | 22 | 滑动轴承 | 304+PTFE |
3 | 球体 | ASTM A105+ENP | 23 | 上支撑座 | ASTM A105 |
4 | 防静电弹簧 | 组合件 | 24 | O型圈 | VITON |
5 | 止推轴承 | PTFE | 25 | O型圈 | VITON |
6 | 滑动轴承 | 304+PTFE | 26 | Y型密封环 | VITON |
7 | 下阀杆 | ASTM A105 | 27 | 防火垫 | SS304+石墨 |
8 | 底盖 | ASTM A105 | 28 | 填料 | 石墨 |
9 | 排污阀 | ASTM A105+ENP | 29 | 内六角螺钉 | ASTM A193 B7 |
10 | O型圈 | VITON | 30 | 内六角螺钉 | ASTM A193 B7 |
11 | 防火垫 | SS304+石墨 | 31 | 阀杆 | ASTM A182 F6a |
12 | 内六角螺钉 | ASTM A193 B7 | 32 | 圆柱销 | 35 |
13 | 脚步架 | A3 | 33 | 双头螺柱 | ASTM A193 B7 |
14 | 阀座 | PPL | 34 | 螺母 | ASTM A194 2H |
15 | 阀座防火垫 | SS304+石墨 | 35 | 弹簧垫圈 | 65Mn |
16 | 弹簧支撑座 | ASTM A105 | 36 | 连接盘 | ASTM A105 |
17 | 弹簧 | 17-7PH | 37 | 平键 | 45 |
18 | O型圈 | VITON | 38 | 涡轮 | ASTM A105-HZn |
19 | 阀座支撑圈 | ASTM A105+ENP | 39 | 放空阀 | ASTM A105-HZn |
20 | 滑动轴承 | 304 |

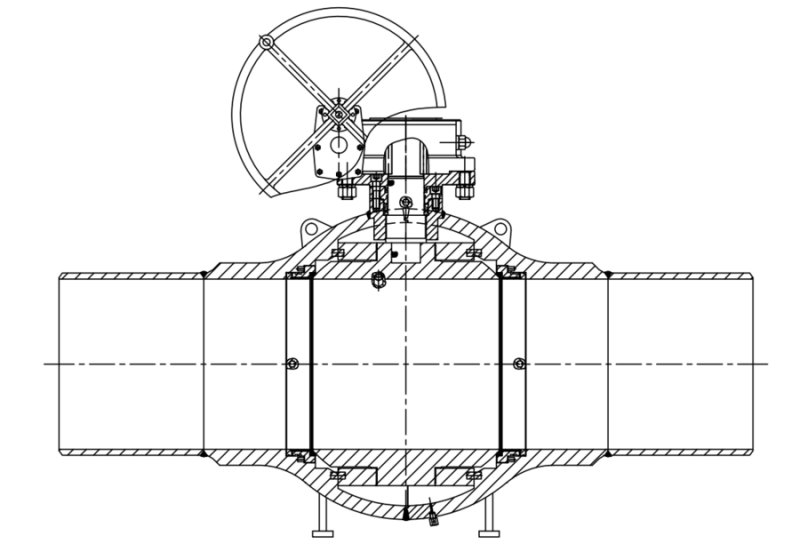

【结构图纸】
【主要连接尺寸】
Q61F/Q361F-Q41F/Q341F PN16/PN25/PN40
DN | L(RF） | L（WE） | D1 | D2 | H1(手柄） | H1(涡轮） | W(手柄） | W(涡轮） |
15 | 150 | 210 | 27 | 48 | 64 | - | 129 | - |
20 | 160 | 230 | 34 | 60 | 76 | - | 159 | - |
25 | 180 | 230 | 42 | 76 | 85 | - | 159 | - |
32 | 200 | 260 | 48 | 89 | 95 | - | 245 | - |
40 | 230 | 300 | 60 | 89 | 124 | - | 245 | - |
50 | 270 | 300 | 76 | 114 | 162 | - | 30 | - |
65 | 280 | 300 | 89 | 140 | 175 | - | 320 | - |
80 | 300 | 325 | 114 | 168 | 192 | 169 | 450 | - |
100 | 350 | 325 | 141 | 203 | 索取资料 咨询价格
|
